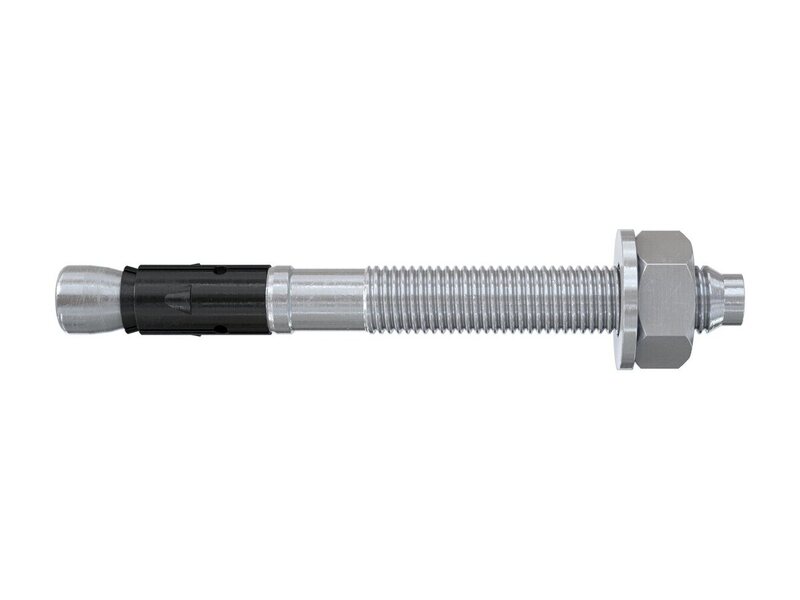

انکر بولت FAZ II سایز M12 فیشر
در بازار با نام رول بولت FAZ II سایز M12 فیشر هم شناخته میشود.
انکر بولت FAZ II فیشر M12 برای اتصالات سازهای با بار بالا.
مشخصات فنی انکر بولت FAZ II سایز M12 فیشر
| مدل | FAZ II |
|---|---|
| سایز رزوه | M12 |
| برند | FISCHER |
| مبدأ | آلمان |
| جنس | فولاد گالوانیزه |
| بستر مناسب | بتن ترکخورده و غیرترکخورده |
جدول نصب و مشخصات همه سایزهای انکر بولت FAZ II فیشر
ردیف مربوط به انکر بولت FAZ II سایز M12 فیشر در جدول زیر مشخص شده است. جدول را میتوانید افقی بکشید.
| سایز | قطر مته (mm) | عمق سوراخ (mm) | عمق نشست (mm) | گشتاور (N·m) |
|---|---|---|---|---|
| M8 | 8 | 70 | 50 | 20 |
| M10 | 10 | 80 | 60 | 45 |
| M12→ این محصول | 12 | 95 | 70 | 80 |
| M16 | 16 | 125 | 95 | 150 |
در این خانواده قطر مته برابر سایز رزوه است، به همین دلیل نصب از طریق سوراخ خودِ قطعه امکانپذیر است. مقادیر هندسی و گشتاور نصب برای بتن رده C20/25 و بالاتر است. ستون مقاومت مشخصه خالی گذاشته شده: این مقادیر برای FAZ II در تأییدیه رسمی منتشر شدهاند، اما به رده بتن، حالت ترکخورده یا سالم، عمق نشست و فاصله از لبه بستگی دارند و ما فقط عددی را منتشر میکنیم که از مرجع رسمی استخراج و کنترل کرده باشیم. برای جدول بار پروژه، شرایط اتصال را به ما بگویید.
معرفی انکر بولت FAZ II سایز M12 فیشر
انکر بولت FAZ II سایز M12 فیشر یک انکر گوهای (Wedge Anchor) ساخت آلمان است که در دسته انکر بولتهای مکانیکی دارای تأییدیه قرار میگیرد. تفاوت اصلی آن با رول بولتهای اقتصادی، در خودِ فولاد یا شکل ظاهری نیست، در این است که رفتار این انکر آزمون شده و در تأییدیه اروپایی (ETA) منتشر شده است، از جمله برای بتن ترکخورده. یعنی جایی که طراح یا ناظر پروژه یک مقدار مقاومت مشخصه بخواهد، برای این محصول چنین مرجعی وجود دارد.
ویژگی هندسی مهم این خانواده که آن را از انکرهای باربری سنگین جدا میکند: قطر مته برابر سایز رزوه است. برای رزوه M12 با مته 12 میلیمتر سوراخ میکنید. نتیجه عملی برای شما مستقیم است، میتوانید از داخل سوراخ خودِ قطعه سوراخکاری کنید و همان انکر از همان سوراخ عبور میکند. اگر بیسپلیت یا نبشی شما سوراخ استاندارد و نهچندان گشاد دارد، این خانواده بدون بازکردن سوراخ قطعه نصب میشود؛ برای مقایسه، رول بولت HSL3 هیلتی به سوراخ بزرگتری نیاز دارد.
در رازی صنعت این سری را در سایزهای M8، M10، M12 و M16 عرضه میکنیم و بقیه گزینههای همرده را در دسته انکر بولت میبینید. صادقانه بگوییم که این محصول چند برابر انکر چینی قیمت دارد و برای هر کاری لازم نیست: برای بستن سینی کابل و بست لوله روی بتن سالم، رول بولت چینی HSA سایز 10 کار را درست انجام میدهد. جای FAZ II آنجاست که مدرک فنی، بتن ترکخورده یا اتصال سازهای در میان باشد.
در همین صفحه هیچ عدد کیلونیوتنی نخواهید دید. نه به این دلیل که برای این محصول وجود ندارد، دارد و رسماً منتشر شده، بلکه به این دلیل که عدد مجاز به رده بتن، ترکخورده یا سالم بودن، عمق نشست، فاصله از لبه و حالت بارگذاری بستگی دارد و ما فقط مقادیری را منتشر میکنیم که از مرجع رسمی استخراج و کنترل کرده باشیم. اگر برای محاسبات به جدول نیاز دارید، سایز و شرایط اتصال را بگویید تا مرجع درست را در اختیارتان بگذاریم.
رول بولت و انکر بولت چیست؟
انکر گوهای انکری است که از یک پیچ با انتهای مخروطی، یک کلیپس (حلقه گوهای)، واشر و مهره ساخته شده. کلیپس روی شیار انتهایی پیچ مینشیند و تا لحظه سفتکردن، آزادانه روی آن حرکت میکند. همین اجزای ساده و کمتعداد دلیل سرعت نصب این خانواده و دلیل حساسیتش به کیفیت سوراخ است.
FAZ II نسل دوم انکر گوهای فیشر است و در فهرست ما زیر عنوان انکر بولت آمده، در حالی که مدلهای هیلتی زیر عنوان رول بولت فهرست شدهاند. این تفاوت فقط زبانی است و تفاوت فنی نیست: در بازار ایران رول بولت اصطلاح رایج مغازه و انکر بولت معادل فنیتر و ترجمه Anchor Bolt است. خریداران با هر دو عبارت جستوجو میکنند، پس ما هر دو را بهکار میبریم.
این محصول در دسته انکرهای مکانیکی گشتاورکنترل قرار میگیرد، در برابر انکرهای شیمیایی که با رزین اپوکسی یا وینیلاستر تثبیت میشوند. تفاوت عملی: انکر مکانیکی بلافاصله بعد از سفتکردن قابل بارگذاری است و به زمان گیرش نیاز ندارد؛ انکر شیمیایی زمان میخواهد اما در بتن ضعیف، نزدیک لبه و در فاصلههای کم بین انکرها عملکرد بهتری دارد. در پروژههای فشردهزمانی همین بلافاصله بارگذاریشدن، دلیل انتخاب انکر مکانیکی است.
یک نکته که در انتخاب اهمیت دارد: مبدأ ساخت این سری آلمان است و مهمترین چیزی که با آن میخرید، یکنواختی است. تلورانس ابعادی کلیپس و مخروط، سختی فولاد و ضخامت آبکاری بین بچهای تولید کنترل میشود. در یک اتصال تنها این موضوع به چشم نمیآید؛ در پروژهای که 400 انکر نصب میشود و بار روی همه آنها پخش شده، پراکندگی عملکرد بین انکرها همان چیزی است که محاسبات را بیمعنا میکند.
مکانیزم عملکرد انکر بولت FAZ II فیشر
عملکرد FAZ II بر پایه اصطکاک ناشی از فشار شعاعی در ته سوراخ است. با سفتکردن مهره، پیچ به سمت بیرون کشیده میشود و مخروط انتهایی زیر کلیپس بالا میآید. کلیپس که آزادانه روی شیار نشسته، نمیتواند همراه پیچ بیرون بیاید، پس روی مخروط سوار میشود و به دیواره سوراخ فشار میآورد. این فشار، اصطکاک بزرگی تولید میکند که بار کششی را به بتن اطراف منتقل میکند.
تفاوت مهم این مکانیزم با انکر غلافی در محل تمرکز نیرو است: در انکر غلافی فشار در طول غلاف پخش میشود، اما اینجا تمام فشار در یک ناحیه کوتاه در ته سوراخ متمرکز است. دو نتیجه مستقیم دارد. اول، در بتن سالم و متراکم ظرفیت بالاتری در همان قطر به دست میآید. دوم، انکر گوهای به فاصله از لبه حساستر است، چون همان فشار متمرکز است که میتواند لبه بتن را مخروطی بکند. اگر روی رول بولت غلافی ایرانی هم نگاه کردهاید، این دو خانواده جای یکدیگر نیستند.
ویژگیای که این خانواده را در بتن ترکخورده مجاز میکند، توانایی انبساط دنبالرو است. وقتی ترکی از محل انکر عبور کند و باز شود، قطر مؤثر سوراخ کمی زیاد میشود. در یک انکر بدون این قابلیت، فشار همانجا از دست میرود و برنمیگردد؛ در انکر تأییدشده برای بتن ترکخورده، نیروی ذخیرهشده در اتصال مخروط را کمی بیشتر زیر کلیپس میکشد و فشار بازسازی میشود. ظرفیت کاهش پیدا میکند، و به همین دلیل ستون بتن ترکخورده در جدولهای رسمی مقادیر کمتری دارد، اما اتصال رها نمیشود.
دو عدد عملی هم از این مکانیزم بیرون میآید و هر دو در جدول این صفحه هست: قطر سوراخ باید دقیقاً برابر قطر اسمی انکر باشد، یعنی 12 میلیمتر، سوراخ گشادتر یعنی کلیپس تا انتهای مخروط سوار میشود و باز هم به جداره نمیرسد، و گشتاور نصب یک عدد مهندسی است، نه یک حس: برای انکر بولت FAZ II سایز M12 فیشر گشتاور توصیهشده 80 نیوتنمتر و عمق نشست مؤثر 70 میلیمتر است. کمتر از گشتاور یعنی کلیپس کامل باز نشده؛ بیشتر از آن یعنی مخروط از کلیپس رد شده و اتصالی که ظاهرش سالم است، زیر بار میلغزد.
کاربردهای انکر بولت FAZ II فیشر
زیرسازی نما و اتصالات سنگ
اتصال کنسول، نبشی و ریل زیرسازی سنگ و کامپوزیت به بتن. در نما، خرابی یک اتصال به سقوط قطعه روی معبر منجر میشود، پس اینجا انکر دارای تأییدیه انتخاب درست است و سایزهای M8 تا M12 بیشترین مصرف را دارند.
اتصالات فولادی به بتن
بستن بیسپلیتهای سبک و متوسط، نبشی، صفحه اتصال، تیرک و کنسول به فونداسیون و دیوار بتنی، با این مزیت که قطر مته برابر سایز رزوه است و اغلب سوراخ خودِ قطعه بازتر نمیشود.
ماشینآلات و تجهیزات صنعتی
تثبیت پایه دستگاه، پمپ، کمپرسور، تابلو و اسکید روی کف بتنی. اگر تجهیز ارتعاش دائم دارد، بخش «آتش و لرزه» همین صفحه را بخوانید، الزامات فراتر از انتخاب سایز است.
نرده، حفاظ و المانهای ایمنی
پایه نرده پله و بالکن، حفاظ، دستگیره و پایه علائم. اینها اتصالاتی هستند که بار انسانی میگیرند و در بازرسیهای ایمنی سراغشان میروند؛ داشتن مرجع فنی برای انکر، در همان بازرسی به کار میآید.
تأسیسات سنگین و مهاربندی
ساپورت لولههای قطور، مخازن، سینی کابل سنگین و مهاربند تجهیزات. در پروژههای دارای دفترچه مهار لرزهای، محدوده تأییدیه همان سایز را کنترل کنید.
پروژههای دارای ناظر و مشاور
در پروژههای دولتی، صنعتی و بینالمللی، اغلب مدرک فنی انکر بخشی از تأیید اتصال است. برای این پروژهها رازی صنعت تأمین با فاکتور رسمی و ارجاع به مرجع فنی همان کد را انجام میدهد.
راهنمای نصب انکر بولت FAZ II سایز M12 فیشر
نصب انکر بولت FAZ II سایز M12 فیشر پنج مرحله دارد و در محصولی که تمام ارزشش به مقادیر تأییدشده است، نصب بخشی از محصول است: عدد منتشرشده در تأییدیه، عدد انکری است که با گشتاور 80 نیوتنمتر و در عمق نشست 70 میلیمتر و در سوراخ تمیز نصب شده باشد. راهنمای عمومی تصویری را در راهنمای نصب گذاشتهایم.
سوراخکاری با مته همسایز رزوه
با مته چهارشیار (SDS) به قطر 12 میلیمتر سوراخ کنید، در این خانواده قطر مته برابر سایز رزوه M12 است. چون قطر یکی است، میتوانید از داخل سوراخ خودِ قطعه سوراخکاری کنید و همان سوراخ راهنمای موقعیت باشد. دریل را عمود بر سطح نگه دارید؛ سوراخ مایل، کلیپس را نامتقارن باز میکند.
رسیدن به عمق کافی
عمق سوراخ برای این سایز حداقل 95 میلیمتر است، بیشتر از عمق نشست 70 میلیمتر، تا خردههای ته سوراخ مانع نشستن کامل انکر نشوند. روی مته نشانه بزنید یا از گیج عمق استفاده کنید و به چشم اعتماد نکنید.
تمیزکاری کامل سوراخ
سوراخ را باد بگیرید، برس سیمی بزنید و دوباره باد بگیرید. این تنها مرحلهای است که هیچ ابزار گرانقیمتی لازم ندارد و بیشترین تفاوت را در ظرفیت نهایی میسازد. در سوراخهای عمیقتر این خانواده یک بار باد گرفتن کافی نیست.
جایگذاری تا عمق نشست
انکر را با واشر و مهره، در حالی که مهره شل است، از داخل سوراخ قطعه وارد کنید و با ضربه آرام چکش تا رسیدن به عمق نشست 70 میلیمتر بنشانید. مهره باید در این مرحله شل باشد تا کلیپس آزاد بماند. اگر انکر با فشار دست تا انتها رفت، سوراخ گشاد است و محل باید جابهجا شود.
سفتکردن با ترکمتر
مهره را با آچار ترکمتر تا 80 نیوتنمتر سفت کنید. در صفحات چندپیچ، گشتاور را در دو مرحله و ضربدری اعمال کنید تا صفحه کج نشود و بار متوازن پخش شود. آچار فرانسه و بکس بادی این عدد را رد میکنند. بعد از سفتکردن انکر نباید بچرخد یا بیرون بیاید.
کنترل و ثبت
در پروژههای دارای ناظر، گشتاور اعمالشده، سایز و تعداد انکر هر اتصال را ثبت کنید؛ همین برگه است که هنگام تأیید اتصال به کار میآید. در تجهیزات دارای ارتعاش، بازرسی دورهای گشتاور را در برنامه نگهداری بگذارید.
اشتباهات رایج در نصب و پیامدشان
این فهرست از کارهای واقعی جمع شده است، نه از کاتالوگ. هر موردش یک اتصال را در عمل ضعیف کرده است.
- مته فرسوده یا یک شماره بزرگتر: مته سایشیافته سوراخی گشادتر از قطر اسمی میزند و کلیپس روی مخروط تا انتها سوار میشود بدون اینکه به جداره فشار بیاورد. هرگز برای رزوه M12 با مته بزرگتر از 12 میلیمتر سوراخ نکنید.
- سفتکردن با بکس بادی: گشتاور کنترلنشده مخروط را از کلیپس رد میکند. نتیجه اتصالی است که از بیرون سالم به نظر میرسد و پیشتنیدگیاش صفر است، و در محصولی که تمام ارزشش عدد تأییدشده است، این اشتباه یعنی هزینه بیفایده.
- استفاده از ستون اشتباه جدول: بهکار بردن مقادیر بتن غیرترکخورده برای انکری که در ناحیه کششی نصب شده، پرتکرارترین خطای محاسباتی در این خانواده است و در بازرسی هم دیده نمیشود.
- نرسیدن به عمق نشست: گرد ته سوراخ یا سوراخ کمعمق، انکر را در عمقی کمتر از 70 میلیمتر مینشاند. ظرفیت مخروط بتن تابع عمق است و این کاهش با هیچ گشتاور بیشتری جبران نمیشود.
- نصب نزدیک لبه بتن: انکر گوهای فشار متمرکز دارد و نزدیک لبه، بتن مخروطی کنده میشود. بزرگکردن سایز در این حالت وضعیت را بدتر میکند، نه بهتر.
- تصور اینکه انکر قابل درآوردن است: انکر گوهای نصبشده عملاً از سوراخ بیرون نمیآید؛ اگر محل اشتباه بود، پیچ را همسطح بتن میبرند یا داخل سوراخ میکوبند و انکر جدید در فاصله مجاز نصب میشود. کشیدن اجباری انکر، بتن اطراف را خراب میکند و آن نقطه را برای همیشه از دست میدهید.
- نصب در بتن کمسن: بتن باید به مقاومت طرح رسیده باشد. نصب در بتن تازه هم ظرفیت را چند برابر کم میکند و هم اطراف سوراخ را میترکاند.
بستر کار: بتن، آجر و بتن ترکخورده
FAZ II برای بتن متراکم سازهای طراحی شده است؛ محدوده رده بتن در تأییدیههای انکرهای مکانیکی اروپایی معمولاً از C20/25 شروع میشود و رده بتن یکی از ورودیهای مستقیم جدول بار است، همان انکر در بتن قویتر عدد بزرگتری میگیرد.
روی آجر سوراخدار، سفال، بلوک سبک و بتن گازی (AAC) استفاده نکنید. کلیپس در فضای خالی باز میشود و هیچ فشاری به جداره منتقل نمیکند. روی آجر پر و سنگ طبیعی میتوان با کاهش بار جدی و با احتیاط کار کرد، اما توجه کنید که تأییدیه این محصول برای بتن نوشته شده است؛ بهکار بردنش روی مصالح بنایی یعنی از دامنه تأییدیه خارج شدهاید و در آن حالت مزیت اصلی محصول را کنار گذاشتهاید. برای بارهای سبک روی آجر، رول بولت غلافی ایرانی انتخاب اقتصادیتر و ملایمتری است.
ضخامت عضو بتنی هم محدودیت دارد: بهعنوان قاعده محافظهکارانه، ضخامت بتن باید حداقل دو برابر عمق نشست باشد تا مخروط شکست از پشت عضو بیرون نزند، برای این سایز یعنی حدود دو برابر 70 میلیمتر. روی دال نازک و سقف تیرچهبلوک، انکر مکانیکی اغلب پاسخ نیست و باید سراغ انکر شیمیایی یا مهار سراسری رفت.
بتن ترکخورده در برابر بتن غیرترکخورده
این بخش دلیل وجود این محصول در سبد ما است. بتن در ناحیه کششی سازه، زیر تیر، وسط دهانه دال، اطراف محل لنگر و هر عضوی که خمش میگیرد، ترک ریز دارد، حتی وقتی سطحش سالم به نظر میرسد. فرض مهندسی درست این است که ترک وجود دارد، مگر اینکه خلافش ثابت شود. وقتی ترک از محل انکر عبور کند، فشار شعاعی کلیپس که تمام ظرفیت انکر به آن وابسته است افت میکند.
FAZ II برای بتن ترکخورده تأییدیه دارد و مکانیزم انبساط دنبالرویش پاسخ فنی به همین حالت است. اما یک تفکیک را جدی بگیرید، چون منبع اشتباهات پرهزینه است: مقدار مجاز در بتن ترکخورده کمتر از بتن سالم است. استفاده از ستون بتن غیرترکخورده برای انکری که در ناحیه کششی نصب شده، یعنی محصول درست با عدد غلط، و این خطا در بازرسی هم دیده نمیشود، چون انکر ظاهراً همان انکر تأییدشده است.
در سمت مقابل هم صادق باشیم: اگر اتصال شما غیربحرانی است و بتن سالم و بار سبک، این محصول لازم نیست و پرداخت اضافه توجیه فنی ندارد. جای FAZ II اتصالاتی است که یکی از این سه شرط را دارند: ناحیه کششی بتن، اهمیت سازهای یا ایمنی، یا نیاز به مدرک فنی برای تأیید. اگر هیچکدام نیست، انکر اقتصادی روی بتن سالم انتخاب منطقیتری است و ما همان را پیشنهاد میدهیم.
فاصله از لبه، فاصله بین انکرها و ضخامت بتن
فاصله از لبه در انکر گوهای حساستر از انکر غلافی است، چون فشار در ته سوراخ متمرکز میشود. بهعنوان قاعده محافظهکارانه، فاصله از لبه بتن را کمتر از 1.5 برابر عمق نشست و فاصله بین دو انکر مجاور را کمتر از 3 برابر عمق نشست نگیرید. در اتصالات سازهای این اعداد از محاسبات پروژه میآیند و در بسیاری موارد بزرگتر از این حداقلها هستند. اگر شرایط لبه تنگ است، بزرگکردن سایز پاسخ نیست، انکر بزرگتر مخروط شکست بزرگتری میخواهد؛ راهحل تغییر چیدمان، افزودن تعداد انکر یا انکر شیمیایی است.
برخورد با آرماتور در نصبهای تعدادی روی فونداسیون معمول است. پیش از سوراخکاری با یاب میلگرد اسکن بگیرید؛ اگر مته به میلگرد خورد، سوراخ را رها کنید و محل را، با اطلاع طراح، چون فاصله انکرها بخشی از محاسبات است، جابهجا کنید. پر کردن سوراخ قبلی با ملات و نصب مجدد در همان نقطه یک راهحل نیست.
تمیزکاری سوراخ در این خانواده مستقیماً روی همان ظرفیت تأییدشده اثر میگذارد. سوراخ 95 میلیمتری گرد قابل توجهی تولید میکند و گرد باقیمانده مثل بلبرینگ بین کلیپس و بتن عمل میکند. عدد جدول رسمی، عدد انکری است که در سوراخ تمیز نصب شده باشد؛ در سوراخ کثیف، شما یک انکر بدون مرجع دارید.
مقاومت در برابر آتش و بار لرزهای
مقاومت در برابر آتش. برای انکرهای مکانیکی دارای تأییدیه اروپایی، ردهبندی مقاومت آتش در مدارک رسمی محصول منتشر میشود، این یکی از تفاوتهای واقعی با انکرهای بدون تأییدیه است که هیچ رده اعلامشدهای ندارند. اما عدد رده و مقادیر مجاز در حالت آتش را در این صفحه نمینویسیم: این مقادیر در حالت آتش کاهش مییابند و باید از برگه رسمی همان سایز خوانده شوند. اگر اتصال شما باید در سناریوی آتش عملکردش را حفظ کند، مهار اسپرینکلر، داکت دود، مسیر فرار یا اتصال سازهای در مسیر بار، مرجع را از ما بخواهید.
بار لرزهای. عملکرد لرزهای انکر با آزمون جداگانه سنجیده میشود و در تأییدیهها بهصورت دستههای C1 و C2 بیان میشود: C1 رفتار انکر را زیر چرخههای بار در بتن ترکخورده میسنجد و C2 سختگیرانهتر است و چرخه بازوبسته شدن خودِ ترک و معیارهای جابهجایی را هم آزمون میکند. اینجا یک نکته را دقیق بگوییم: دامنه تأییدیه لرزهای در هر خانواده به مدل و سایز بستگی دارد و ما بدون کنترل مرجع رسمی، بابت آن ادعایی نمیکنیم. اگر دفترچه فنی پروژه شما صریحاً C1 یا C2 خواسته، سایز و الزام را به ما بگویید؛ اگر آن الزام با مدلی که برای همان کاربرد صریحاً دستهبندی لرزهای دارد بهتر پوشش داده شود، مثل رول بولت HST3 هیلتی، همان را پیشنهاد میدهیم، حتی اگر فروش این صفحه را از دست بدهیم.
بار دینامیکی و ارتعاش دائم. بار لرزهای و بار خستگی یک چیز نیستند. تجهیزی که میلیونها چرخه ارتعاش تولید میکند، پمپ، فن، کمپرسور، پرس، اتصالش باید برای خستگی بررسی شود، و در این کاربردها مهره خودقفل و بازرسی دورهای گشتاور بخشی از طراحی اتصال است نه یک احتیاط اضافه. ارتعاش، پیشتنیدگی مهره را آرامآرام از دست میدهد و انکری که پیشتنیدگیاش رفته، دیگر همان انکر جدول نیست.
چطور سایز درست را انتخاب کنیم؟
انتخاب سایز در این خانواده سه ورودی دارد: بار وارده (کششی و برشی)، رده و وضعیت بتن و محدودیتهای هندسی محل نصب، فاصله از لبه، فاصله بین انکرها و ضخامت عضو. در اتصالات سازهای این انتخاب از محاسبات میآید؛ کاری که ما انجام میدهیم تأمین دقیق همان کد و اعلام هرجایی است که ورودیهای شما با انتخابتان نمیخواند.
اما یک ورودی چهارم هم وجود دارد که فقط در مرحله اجرا خودش را نشان میدهد و در این خانواده به نفع شماست: قطر سوراخ قطعهای که میبندید. چون قطر مته برابر سایز رزوه است، اگر بیسپلیت شما سوراخ استاندارد دارد، این انکر معمولاً از همان سوراخ عبور میکند و لازم نیست سوراخ قطعه را باز کنید. در مقابل، انکرهای باربری سنگین مثل HSL3 هیلتی سوراخ بزرگتری میخواهند. این موضوع در کارهای مقاومسازی که قطعه فولادی از قبل ساخته شده، تعیینکننده است.
محدوده کاربرد سایزها به بیان ساده: FAZ II سایز 8 برای بارهای سبک و متوسط، زیرسازی نما و ساپورتهای تأسیساتی؛ FAZ II M10 برای اتصالات متوسط، نرده و پایه تجهیزات؛ FAZ II M12 پرمصرفترین سایز این سری برای اتصالات سازهای با بار بالا؛ و FAZ II M16 بزرگترین سایز پرگردش این سری برای سنگینترین اتصالات. همه در دسته انکر بولت فهرست شدهاند.
یک قاعده که در هر دو جهت مهم است: بزرگکردن سایز، جانشین انتخاب نوع درست نیست. اگر بار از محدوده انکر گوهای بیرون میزند یا هندسه محل نصب تنگ است، پاسخ رفتن به رده باربری سنگین یا انکر شیمیایی است، نه یک سایز بزرگتر از همین سری. اگر تردید دارید، بار، رده بتن و شرایط لبه را به کارشناسان رازی صنعت بگویید؛ در بیشتر تماسها همانجا به یک انتخاب قطعی میرسیم.
بار وارده، ضخامت قطعه و نوع بستر را تلفنی بگویید. مشاوره فنی رازی صنعت رایگان است و در بیشتر موارد در همان تماس به یک انتخاب قطعی میرسیم.
مقایسه انکر بولت FAZ II فیشر با انکر گوهای چینی
مکانیزم این دو یکی است: مخروط، کلیپس، فشار شعاعی. پس سؤال درست این نیست که «کدام قویتر است»، سؤال درست این است که تفاوت قیمت دقیقاً چه چیزی میخرد. جدول زیر همان را فهرست میکند، بیتعارف و شامل مواردی که به سود محصول ارزانتر است.
| معیار | FAZ II فیشر (آلمان) | انکر گوهای چینی |
|---|---|---|
| مکانیزم انتقال بار | گوهای با فشار شعاعی | گوهای با فشار شعاعی، همان اصل |
| تأییدیه اروپایی (ETA) | دارد | ندارد |
| جدول مقاومت مشخصه | رسماً منتشر شده | منتشر نشده |
| بتن غیرترکخورده | مناسب | مناسب |
| بتن ترکخورده | تأییدشده | بدون تأییدیه، توصیه نمیشود |
| یکنواختی ابعاد بین بچها | کنترلشده | متغیر |
| سختی فولاد و کیفیت آبکاری | مشخص و کنترلشده | متغیر بین تولیدکنندگان |
| مدرک برای تأیید ناظر و مشاور | قابل ارائه | وجود ندارد |
| رده مقاومت آتش | در مدارک رسمی منتشر شده | اعلام نشده |
| نصب از طریق قطعه با مته همسایز | بله | بله |
| قیمت واحد | چند برابر | پایه بازار |
| موجودی و تنوع سایز در ایران | محدودتر | بالا، تحویل فوری |
| کاربرد درست | اتصال سازهای، ناحیه کششی، پروژه دارای مدرک | اتصال غیربحرانی روی بتن سالم، بار سبک و متوسط |
خلاصه صادقانه: چیزی که با تفاوت قیمت میخرید مکانیزم بهتر نیست، قابل اتکا بودن و مدرک است. یعنی یک عدد رسمی که میتوانید پای آن در محاسبات بایستید، رفتار تأییدشده در بتن ترکخورده، و یکنواختی بین صدها انکری که در یک پروژه نصب میشود. اگر اتصال شما غیربحرانی است و روی بتن سالم مینشیند، تأسیسات سبک، نمای سبک، کارهای موقت، انکر چینی کار را درست انجام میدهد و پرداخت اضافه توجیه ندارد. اگر پای اتصال سازهای، ناحیه کششی بتن، ایمنی افراد یا تأیید ناظر در میان است، FAZ II انتخاب درست است و صرفهجویی در آن، جای درستی برای صرفهجویی نیست.
پوشش، خوردگی و انتخاب بر اساس محیط
پوشش استاندارد این سری فولاد گالوانیزه است و برای محیط داخلی و خشک در نظر گرفته شده. در محیط داخلی، این پوشش عمر خدمت متعارف اتصال را پوشش میدهد و انتخاب پیشفرض پروژههای ساختمانی است.
انتخاب بر اساس محیط: داخلی و خشک → گالوانیزه استاندارد کافی است. نیمهباز، پارکینگ، محیط مرطوب و محیط با چرخه تر و خشک → پوشش سنگینتر لازم است. فضای باز دائمی، نمای در معرض باران، حاشیه دریا، استخر و محیط شیمیایی → استنلس استیل A4/316 و در محیطهای خورندهتر، فولادهای مقاوم ویژه. نسخههای استنلس در این سری وجود دارند؛ چون موجودیشان در بازار ایران متغیر است، پیش از قطعیکردن مشخصات با رازی صنعت تماس بگیرید.
در نما این موضوع از یک بحث دوام فراتر میرود: خوردگی انکر بیصدا پیش میرود. بخش خوردهشده داخل سوراخ است و از بیرون دیده نمیشود، پس اتصال تا روز خرابی سالم به نظر میرسد. روی نمای در معرض باران و در ساختمانهای نزدیک دریا، انتخاب پوشش اهمیتش از انتخاب سایز کمتر نیست.
یک نکته فنی که در مرحله تأمین اهمیت دارد: تغییر پوشش، یک تغییر بیاثر روی محاسبات نیست. در تأییدیهها نسخه فولاد کربنی و نسخه استنلس هر یک مقادیر و شرایط خودشان را دارند. اگر پروژه روی نسخه گالوانیزه محاسبه شده و شما نسخه استنلس تحویل میگیرید (یا برعکس)، این تغییر باید به اطلاع طراح برسد. و در تماس مستقیم فلزات غیرهمجنس، واشر جداساز فراموش نشود تا خوردگی گالوانیک انکر را زودتر از موعد از بین نبرد.
بستهبندی و تعداد در کارتن
این سری در بستهبندی کارخانه عرضه میشود و هر انکر کامل است: پیچ با مخروط انتهایی، کلیپس، واشر و مهره. تعداد در بسته با سایز تغییر میکند و سایزهای بزرگتر در بستههای کوچکتر عرضه میشوند. قیمت درجشده روی این صفحه قیمت هر عدد است، نه قیمت بسته.
درباره اصالت کالا: انکرهای اروپایی معمولاً کد مدل و سایز را روی سر پیچ یا بدنه حکشده دارند و بستهبندی، لیبل و کد کالا دارد. انکری که در این رده قیمتی بدون نشانهگذاری و در بسته نامشخص عرضه شود، ارزش پرداخت اضافه را ندارد چون همان چیزی که بابتش پول میدهید، مدرک و یکنواختی، قابل اثبات نیست. رازی صنعت این سری را بهعنوان کالای اصل فیشر و با فاکتور رسمی عرضه میکند.
برای پروژهها تحویل بهصورت بسته کامل انجام میشود و ترکیب سایزها در یک سفارش امکانپذیر است، مثلاً 60 عدد M16 برای اتصالات اصلی همراه 200 عدد M10 برای زیرسازی، در یک بار.
خرید عمده، پروژهای و ارسال
رازی صنعت یک واحد تجاری در بازار آهن شادآباد تهران است و خریدار اصلی این سری، واحد فنی پروژه و پیمانکار نما و اسکلت است. قیمت با تیراژ پلهای پایین میآید و برای تیراژ پروژهای قیمت اختصاصی اعلام میشود؛ برای استعلام کافی است سایز، تعداد و زمانبندی مصرف را بگویید.
سه چیز را جدا از خرید خرد برای پروژهها ارائه میکنیم: تخفیف پروژهای بر اساس کل تیراژ و نه هر سفارش، رزرو موجودی برای پروژههای چندمرحلهای تا سایز مورد نیازتان بین دو مرحله تمام نشود، و مشاوره فنی رایگان پیش از سفارش. اگر پروژه شما به مدرک فنی انکر برای تأیید ناظر نیاز دارد، همین را در تماس بگویید تا از ابتدا کدی را تأمین کنیم که مرجعش قابل ارائه است.
ارسال به سراسر ایران با باربری انجام میشود و برای تهران تحویل حضوری در انبار شادآباد امکانپذیر است. برای سایزهای بزرگتر و تیراژ بالا، زمان تأمین را پیش از ثبت سفارش اعلام میکنیم تا برنامه اجرا روی وعده نامعلوم بسته نشود. فروش این محصول تلفنی و حضوری است؛ سبد خرید آنلاین نداریم، چون انتخاب کد درست و اعلام قیمت پروژهای در یک تماس دقیقتر انجام میشود.
قیمت پلهای
قیمت واحد با افزایش تیراژ کاهش پیدا میکند؛ پلهها برای هر سایز متفاوت است.
رزرو موجودی
برای پروژههای چندمرحلهای، سایز مورد نیازتان بین دو مرحله رزرو میشود.
ارسال و فاکتور
ارسال به سراسر ایران با باربری، تحویل حضوری در شادآباد، فاکتور رسمی.
سوالات متداول درباره انکر بولت FAZ II سایز M12 فیشر
قطر مته برای انکر بولت FAZ II سایز M12 فیشر چند باشد؟
دقیقاً 12 میلیمتر، یعنی برابر سایز رزوه M12. همین ویژگی اجازه میدهد از داخل سوراخ خودِ قطعه سوراخکاری کنید و انکر از همان سوراخ عبور کند. توجه کنید که سوراخ گشادتر از این عدد، با مته فرسوده یا یک شماره بزرگتر، ظرفیت را مستقیماً از بین میبرد.
ظرفیت باربری انکر بولت FAZ II سایز M12 فیشر چند کیلونیوتن است؟
مقاومت مشخصه این محصول در تأییدیه رسمی منتشر شده است، اما ما عددی را که خودمان از مرجع رسمی استخراج و کنترل نکرده باشیم روی صفحه محصول نمینویسیم. دلیل فنی هم دارد: مقدار مجاز به رده بتن، ترکخورده یا سالم بودن، عمق نشست و فاصله از لبه بستگی دارد و عدد تنها گمراهکننده است. شرایط اتصال را بگویید تا مرجع درست همان سایز را در اختیارتان بگذاریم.
گشتاور نصب انکر بولت FAZ II سایز M12 فیشر چقدر است؟
گشتاور توصیهشده 80 نیوتنمتر و عمق نشست مؤثر 70 میلیمتر است و باید با آچار ترکمتر اعمال شود. بکس بادی این عدد را رد میکند و مخروط را از کلیپس عبور میدهد؛ نتیجه اتصالی است که ظاهر سالم دارد و پیشتنیدگیاش صفر است.
تفاوت FAZ II با انکر گوهای چینی در چیست؟
مکانیزم یکی است؛ تفاوت در تأییدیه، یکنواختی تولید و وجود مدرک است. FAZ II برای بتن ترکخورده تأییدیه دارد و مقاومت مشخصهاش رسماً منتشر شده؛ انکر چینی جدول تأییدشده ندارد و برای بتن سالم و اتصالات غیربحرانی مناسب است. جدول مقایسه کامل در همین صفحه آمده.
FAZ II یا HSL3؟ کدام برای بیسپلیت مناسبتر است؟
به دو چیز بستگی دارد: بار و قطر سوراخ قطعه. HSL3 انکر باربری سنگین است، بار بیشتری میگیرد و لقی جانبی کمتری دارد، اما سوراخ بزرگتری میخواهد. FAZ II با مته همسایز رزوه نصب میشود و برای بیسپلیتهای سبک و متوسط، مخصوصاً وقتی قطعه فولادی از قبل سوراخ شده، عملیتر است.
آیا برای بتن ترکخورده مناسب است؟
بله، این سری برای بتن ترکخورده تأییدیه دارد. اما دقت کنید که مقدار مجاز در بتن ترکخورده کمتر از بتن سالم است و باید از ستون همان حالت خوانده شود. استفاده از مقادیر بتن سالم برای انکری که در ناحیه کششی نصب شده، پرتکرارترین خطای محاسباتی در این خانواده است.
برای مهار لرزهای تجهیزات مناسب است؟
دامنه تأییدیه لرزهای به مدل و سایز بستگی دارد و ما بدون کنترل مرجع رسمی بابت آن ادعا نمیکنیم. اگر دفترچه فنی پروژه صریحاً دسته C1 یا C2 خواسته، الزام و سایز را به ما بگویید؛ در کاربردهای لرزهای اغلب مدلی که برای همین منظور دستهبندی شده، مثل HST3 هیلتی، انتخاب مطمئنتری است.
روی آجر، بلوک یا سفال قابل استفاده است؟
تأییدیه این محصول برای بتن نوشته شده. روی آجر پر و سنگ با کاهش بار جدی و با احتیاط قابل استفاده است، اما در آن حالت از دامنه تأییدیه بیرون رفتهاید. روی سفال، بلوک سبک و بتن گازی خیر، کلیپس در فضای خالی باز میشود. برای این بسترها انکر شیمیایی با توری یا رول بولت غلافی ایرانی در بارهای سبک انتخاب درست است.
حداقل فاصله از لبه بتن چقدر باشد؟
بهعنوان قاعده محافظهکارانه فاصله از لبه را کمتر از 1.5 برابر عمق نشست و فاصله دو انکر را کمتر از 3 برابر عمق نشست نگیرید، برای این سایز یعنی حدود 70 میلیمتر ضرب در همان ضرایب. انکر گوهای فشار متمرکز دارد، پس به لبه حساستر از انکر غلافی است. در اتصالات سازهای این اعداد باید از محاسبات پروژه بیایند.
اگر جای انکر را اشتباه نصب کردم، میتوانم درش بیاورم؟
نه بهسادگی. انکر گوهای پس از سفتشدن در سوراخ قفل میشود و کشیدن اجباری، بتن اطراف را خراب میکند. روش معمول این است که پیچ را همسطح بتن ببرید یا داخل سوراخ بکوبید و انکر جدید را در فاصله مجاز نصب کنید. انکر درآوردهشده هم دور ریخته میشود، چون کلیپس هندسه اولیهاش را از دست داده است.
سایزها و مدلهای نزدیک
اگر انکر بولت FAZ II سایز M12 فیشر سایز مورد نظرتان نیست، نزدیکترین گزینهها انکر بولت FAZ II سایز M16 فیشر و انکر بولت HSL3 M12 هیلتی هستند. برای دیدن کل خانواده به صفحه انکر بولت بروید، و اگر بین دو مدل شک دارید بخش مقایسه بالای همین صفحه را بخوانید.
مقادیر این صفحه راهنمای عمومی نصب است، نه جایگزین محاسبات سازه. برای اتصالات بحرانی، مقادیر مجاز باید از محاسبات پروژه و تأییدیه رسمی همان مدل گرفته شود.
