انکر بولت
انکر بولتهای مکانیکی و شیمیایی برای اتصال سازه و تجهیزات به بتن، با جدول قطر مته، عمق نشست و گشتاور نصب برای هر سایز، و راهنمای انتخاب بین بتن ترکخورده و غیرترکخورده.
همه محصولات انکر بولت
قیمت هر عدد، با تاریخ آخرین بهروزرسانی روی صفحه محصول. قیمت عمده پلهای است.

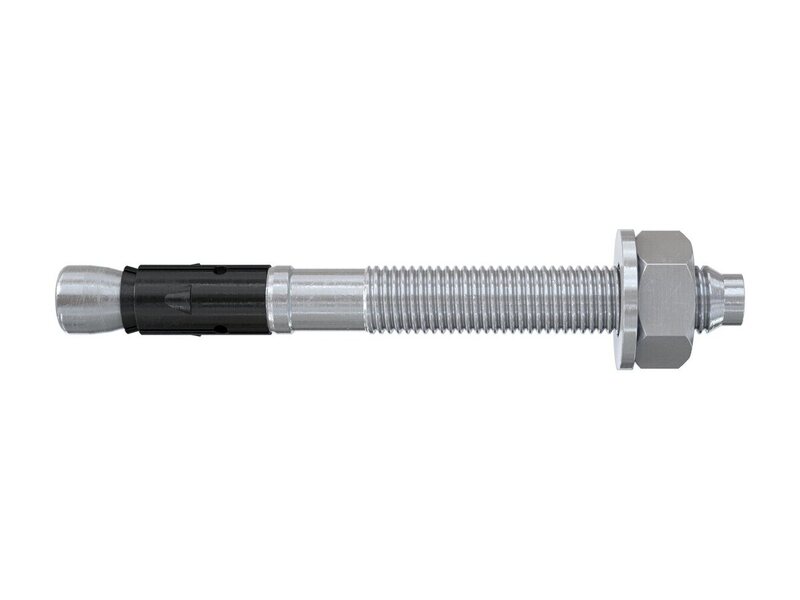

انکر بولت FAZ II سایز 8
انکر بولت مکانیکی FAZ II فیشر سایز M8، ساخت آلمان، با تأییدیه ETA برای بتن ترکخورده.
انکر بولت FAZ II سایز M10
انکر بولت FAZ II فیشر سایز M10، ساخت آلمان با تأییدیه اروپایی.
انکر بولت FAZ II سایز M12
انکر بولت FAZ II فیشر M12 برای اتصالات سازهای با بار بالا.
انکر بولت FAZ II سایز M16
انکر بولت FAZ II فیشر M16، بزرگترین سایز پرمصرف این سری.
انکر بولت BAZ سایز M8
انکر گوهای BAZ آپولو میا سایز M8 با تأییدیه ETA-10/0280، تنها مدل این برند که برای بتن ترکخورده و بار لرزهای رده C1 ارزیابی شده است. مته 8، عمق نشست 45 و گشتاور 20 نیوتنمتر.
انکر بولت BAZ سایز M10
انکر گوهای BAZ آپولو میا سایز M10 با تأییدیه ETA-10/0280، تنها مدل این برند که برای بتن ترکخورده و بار لرزهای رده C1 ارزیابی شده است. مته 10، عمق نشست 60 و گشتاور 35 نیوتنمتر.
انکر بولت BAZ سایز M12
انکر گوهای BAZ آپولو میا سایز M12 با تأییدیه ETA-10/0280، تنها مدل این برند که برای بتن ترکخورده و بار لرزهای رده C1 ارزیابی شده است. مته 12، عمق نشست 70 و گشتاور 50 نیوتنمتر.
انکر بولت BAZ سایز M16
انکر گوهای BAZ آپولو میا سایز M16 با تأییدیه ETA-10/0280، تنها مدل این برند که برای بتن ترکخورده و بار لرزهای رده C1 ارزیابی شده است. مته 16، عمق نشست 85 و گشتاور 120 نیوتنمتر.
انکر بولت BA plus سایز M8
انکر گوهای BA plus (BAP) آپولو میا سایز M8 با تأییدیه ETA-12/0142 برای بتن غیرترکخورده، مته 8، عمق نشست 45 و گشتاور 15 نیوتنمتر.
انکر بولت BA plus سایز M10
انکر گوهای BA plus (BAP) آپولو میا سایز M10 با تأییدیه ETA-12/0142 برای بتن غیرترکخورده، مته 10، عمق نشست 50 و گشتاور 30 نیوتنمتر.
انکر بولت BA plus سایز M12
انکر گوهای BA plus (BAP) آپولو میا سایز M12 با تأییدیه ETA-12/0142 برای بتن غیرترکخورده، مته 12، عمق نشست 70 و گشتاور 50 نیوتنمتر.
انکر بولت BA plus سایز M16
انکر گوهای BA plus (BAP) آپولو میا سایز M16 با تأییدیه ETA-12/0142 برای بتن غیرترکخورده، مته 16، عمق نشست 85 و گشتاور 110 نیوتنمتر.
انکر بولت BA plus سایز M20
انکر گوهای BA plus (BAP) آپولو میا سایز M20 با تأییدیه ETA-12/0142 برای بتن غیرترکخورده، مته 20، عمق نشست 100 و گشتاور 180 نیوتنمتر.
انکر بولت MTP-X سایز M8
انکر گوهای MTP-X ایندکس سایز M8 با تأییدیه ETA 12/0397 گزینه 1، بتن ترکخورده، لرزهای C1 و C2 و مقاومت آتش R30 تا R120. مته 8، عمق نشست 48 و گشتاور 15 نیوتنمتر.
انکر بولت MTP-X سایز M10
انکر گوهای MTP-X ایندکس سایز M10 با تأییدیه ETA 12/0397 گزینه 1، بتن ترکخورده، لرزهای C1 و C2 و مقاومت آتش R30 تا R120. مته 10، عمق نشست 60 و گشتاور 40 نیوتنمتر.
انکر بولت MTP-X سایز M12
انکر گوهای MTP-X ایندکس سایز M12 با تأییدیه ETA 12/0397 گزینه 1، بتن ترکخورده، لرزهای C1 و C2 و مقاومت آتش R30 تا R120. مته 12، عمق نشست 70 و گشتاور 60 نیوتنمتر.
انکر بولت MTP-X سایز M16
انکر گوهای MTP-X ایندکس سایز M16 با تأییدیه ETA 12/0397 گزینه 1، بتن ترکخورده، لرزهای C1 و C2 و مقاومت آتش R30 تا R120. مته 16، عمق نشست 85 و گشتاور 100 نیوتنمتر.
انکر بولت MTP-X سایز M20
انکر گوهای MTP-X ایندکس سایز M20 با تأییدیه ETA 12/0397 گزینه 1، بتن ترکخورده، لرزهای C1 و C2 و مقاومت آتش R30 تا R120. مته 20، عمق نشست 100 و گشتاور 200 نیوتنمتر.
انکر بولت MTH سایز M8
انکر گوهای MTH ایندکس سایز M8 با تأییدیه ETA 05/0242 برای بتن غیرترکخورده و دو عمق نصب ارزیابیشده، مته 8، عمق نشست 48 و گشتاور 20 نیوتنمتر.
انکر بولت MTH سایز M10
انکر گوهای MTH ایندکس سایز M10 با تأییدیه ETA 05/0242 برای بتن غیرترکخورده و دو عمق نصب ارزیابیشده، مته 10، عمق نشست 55 و گشتاور 35 نیوتنمتر.
انکر بولت MTH سایز M12
انکر گوهای MTH ایندکس سایز M12 با تأییدیه ETA 05/0242 برای بتن غیرترکخورده و دو عمق نصب ارزیابیشده، مته 12، عمق نشست 65 و گشتاور 60 نیوتنمتر.
انکر بولت MTH سایز M16
انکر گوهای MTH ایندکس سایز M16 با تأییدیه ETA 05/0242 برای بتن غیرترکخورده و دو عمق نصب ارزیابیشده، مته 16، عمق نشست 84 و گشتاور 120 نیوتنمتر.
در این قطر کدی موجود نیست. برای استعلام تماس بگیرید.
کدام را لازم دارم؟
بر اساس کاری که میکنید، نه بر اساس اسم محصول.
اتصال سازهای بحرانی
بیسپلیت ستون، اتصال تیر، مهار سازهای → انکر دارای تأییدیه برای بتن ترکخورده.
تجهیزات دارای ارتعاش
کمپرسور، پمپ، فن → انکر مناسب بار دینامیکی، مهره خودقفل و بازرسی دورهای گشتاور.
نزدیک لبه بتن
کمتر از حد مجاز از لبه → انکر شیمیایی؛ انکر مکانیکی لبه را مخروطی میکند.
اتصال غیربحرانی
تأسیسات، نما، کار موقت → انکر مکانیکی اقتصادی کافی است.
انکر مکانیکی یا انکر شیمیایی؟
این نخستین انتخابی است که باید بکنید و بقیه تصمیمها از آن بیرون میآید.
انکر مکانیکی با فشار فیزیکی کار میکند: غلاف به دیواره سوراخ فشار میآورد و اصطکاک بار را منتقل میکند. مزیتش این است که بلافاصله بعد از سفتکردن قابل بارگذاری است و به مواد مصرفی نیاز ندارد. محدودیتش: به بتن سالم و متراکم نیاز دارد و به فاصله از لبه حساس است.
انکر شیمیایی با رزین اپوکسی یا وینیلاستر در سوراخ تثبیت میشود. باید زمان گیرش را طی کند، اما در بتن ضعیف، نزدیک لبه، سوراخهای عمیق و مصالح توخالی عملکرد بهتری دارد و فشار انبساطی به بتن وارد نمیکند.
قاعده عملی: اگر بتن سالم است و فاصله از لبه کافی، انکر مکانیکی سریعتر و اقتصادیتر است. اگر نزدیک لبهاید، بتن مشکوک است یا بار بالاست، انکر شیمیایی را جدی بگیرید. برای انتخاب رایگان با ما تماس بگیرید.
بتن ترکخورده: مهمترین شرط انتخاب
بتن در ناحیه کششی سازه، زیر تیر، وسط دال، نزدیک محل لنگر، ترک ریز دارد، حتی وقتی با چشم دیده نمیشود. ترک، سوراخ را کمی باز میکند و فشار شعاعی غلاف که تمام ظرفیت انکر مکانیکی به آن وابسته است افت میکند.
به همین دلیل انکرها به دو دسته تقسیم میشوند: آنهایی که فقط برای بتن غیرترکخورده تأیید شدهاند، و آنهایی که برای بتن ترکخورده هم آزمون شدهاند، مثل انکر بولت FAZ II فیشر و رول بولت HSL3 هیلتی.
اگر اتصال شما بحرانی سازهای است یا بار دینامیکی و لرزهای دارد، این انتخاب اختیاری نیست. مراحل نصب و خطاهای رایج را کامل در راهنمای نصب انکر بولت نوشتهایم.
سوالات متداول انکر بولت
انکر بولت چیست؟
انکر بولت در لغت پیچی است که برای بستن روی سطح جامد مانند بتن استفاده میشود، و برای تعمیر، ترمیم یا گسترش سازههای فولادی به کار میرود. کاربردهای اصلیاش نصب ستون و تیر فلزی روی فونداسیون بتنی، اتصال بیسپلیت، نصب ماشینآلات سنگین، سیستمهای نگهدارنده در تونل، و پروژههای پل، سد و اسکله است.
مزایای استفاده از انکر بولت چیست؟
اتصال مطمئن و ایمن به بتن، مقاومت بالا در برابر نیروهای وارده، نصب سریع و آسان (بهویژه در انواع مکانیکی) و مناسببودن برای پروژههای صنعتی، عمرانی و ساختمانی.
تفاوت انکر بولت با رول بولت چیست؟
تفاوتی ندارند؛ دو نام برای یک قطعهاند. همه محصولات این دسته را در صفحه رول بولت هم میبینید.
ظرفیت باربری انکر را از کجا بدانم؟
برای مدلهای دارای تأییدیه، مقاومت مشخصه در تأییدیه رسمی همان مدل منتشر شده و باید با ضرایب طراحی و شرایط واقعی پروژه (فاصله از لبه، فاصله انکرها، رده بتن) تبدیل به مقاومت طراحی شود. ما عدد تخمینی منتشر نمیکنیم؛ برای مقادیر رسمی تماس بگیرید.
